CAD标注插件怎么安装使用-CAD标注插件如何打开，CAD（计算机辅助设计）软件广泛应用于建筑、机械、电子等多个行业，而标注插件是CAD中不可或缺的工具之一。通过安装和使用注释插件，用户可以更加方便、准确地在CAD图纸中添加尺寸、注释等信息。然而，对于刚接触CAD的用户来说，如何安装和使用标注插件可能会成为一个问题。本教程将详细介绍如何安装和使用CAD标注插件，帮助您快速掌握这项实用技能。
1.如何安装和使用CAD标注插件
1. 打开下载的坐标标注插件——zbbz。

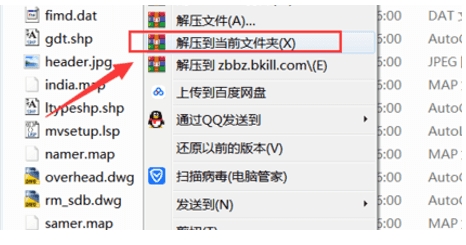

2.下载完成后，会提示您压缩文件。我们将其解压缩为“VLX”格式。如果不先解压，在后续加载过程中将找不到这个文件。

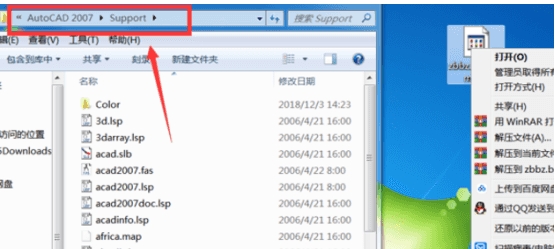

3、坐标标注插件解压后，复制到CAD安装目录下的Support文件夹中。

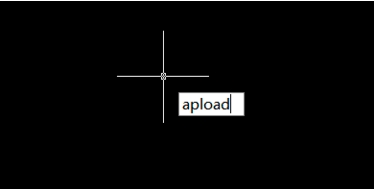

4、关于CAD安装路径，可以在桌面上找到CAD图标，在窗口底部右键单击，选择“打开文件位置”，直接进入CAD文件夹。 5、之后我们打开CAD软件，在绘图状态下输入命令“appload”，弹出程序加载窗口。

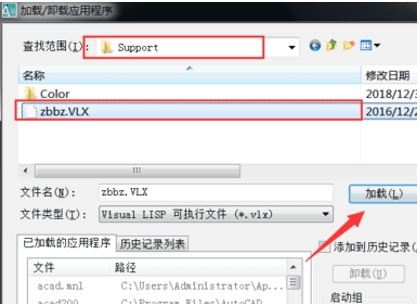

6、然后在弹出的对话框中找到Support文件夹下的坐标标注插件，点击加载。看到窗口左下角显示“加载成功”后，关闭窗口。

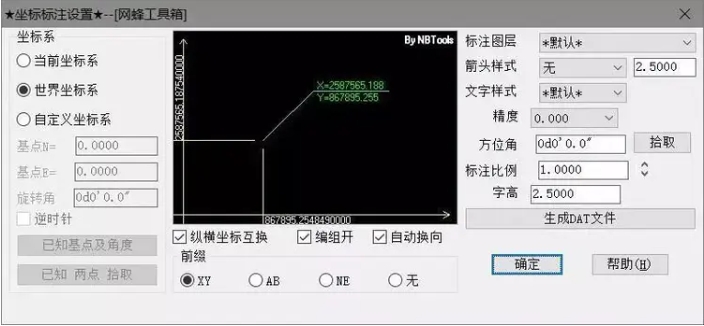

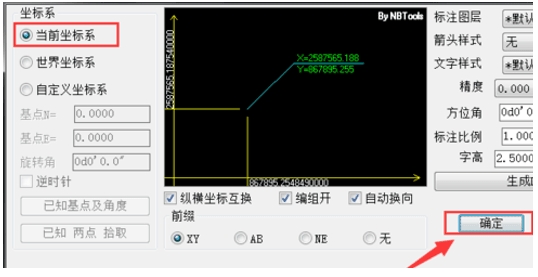

7、接下来我们来使用这个CAD标注插件。在CAD中画一个矩形，输入命令“zbbz”回车，弹出坐标标注设置窗口。坐标系选择“当前坐标”，其他选项不变。单击“确定”。该窗口仅在第一次执行“zbbz”命令时需要设置。

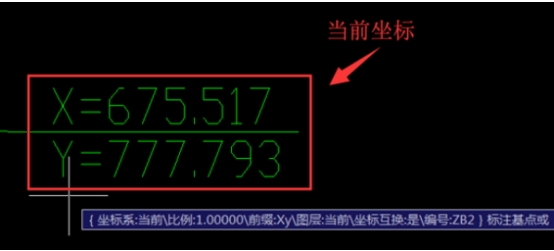

8. 设置坐标属性后，在绘图区域中随机单击一个点，然后移动鼠标即可看到该点的坐标标签。
CAD标注插件的使用可以在一定程度上让我们的绘图工作更加专业、更加快捷。如果您还有其他更好的插件，可以熟练、恰当地使用。这对于我们使用CAD软件或许还是有一定帮助的！那么，如何从cad中打开下载的cad标注插件呢？接下来我就为大家详细解答一下这个问题。 1. 打开CAD 并运行加载应用程序命令。有以下三种方法。

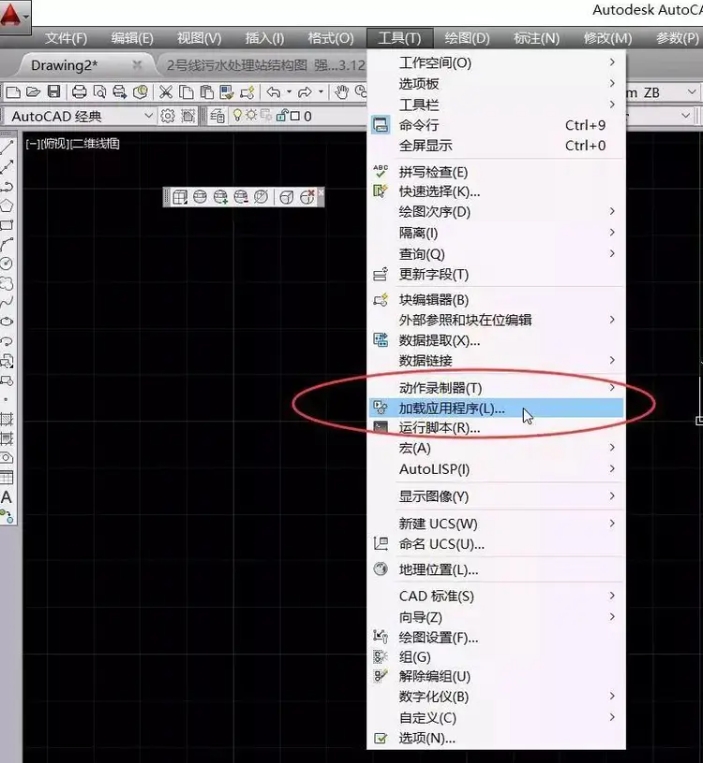

经典界面：点击工具，然后点击加载应用程序。

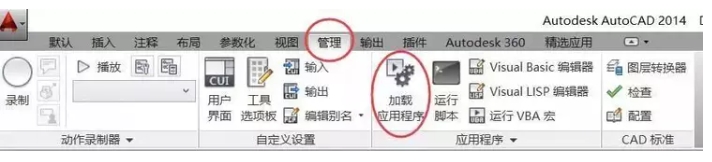

在正常界面：中，点击“管理”，然后点击“加载应用”。

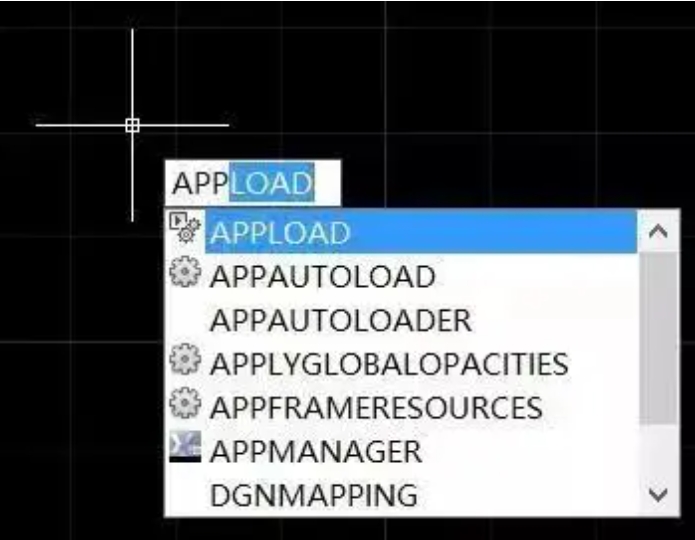

或者直接输入命令appload

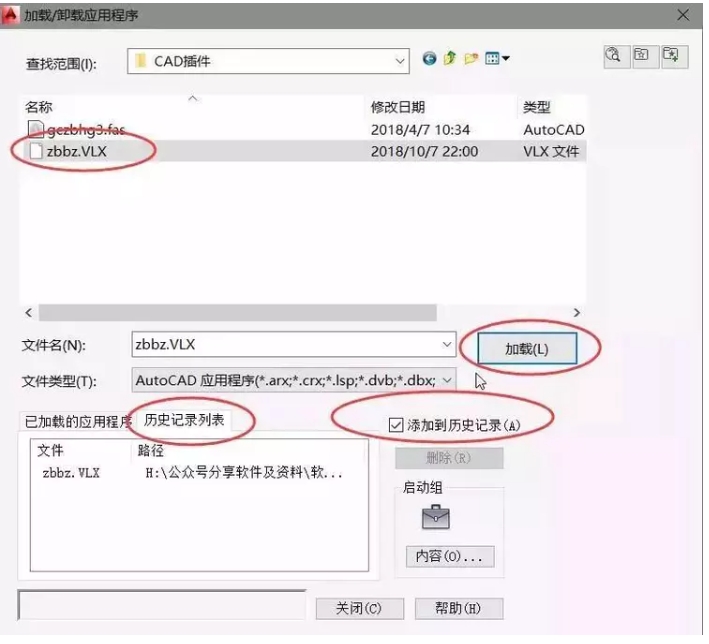

2、找到刚才存放zbbz.VLX文件的路径，选中，点击加载。 （可以同时勾选添加到历史记录，这样就会保存在左侧历史记录列表中，下次直接点击即可加载。）

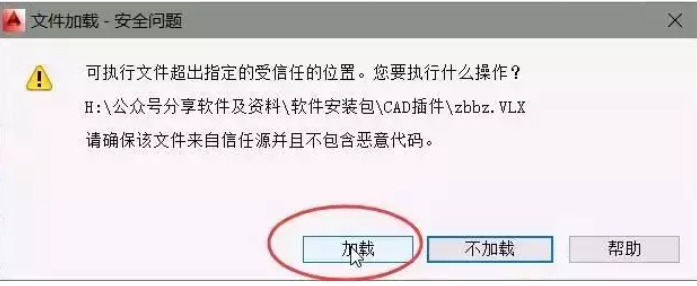

3. 单击“加载”后，会弹出新的提示框，然后再次单击“加载”。

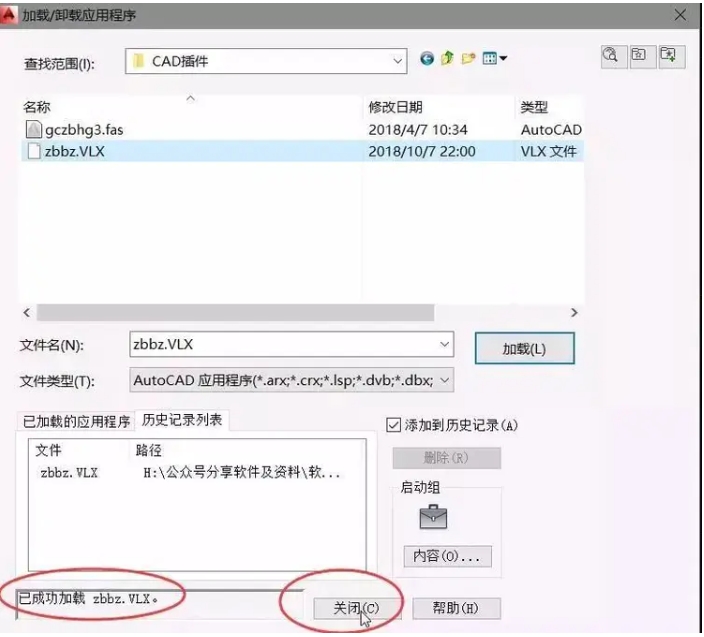

4、此时左下角会显示加载成功。单击关闭。

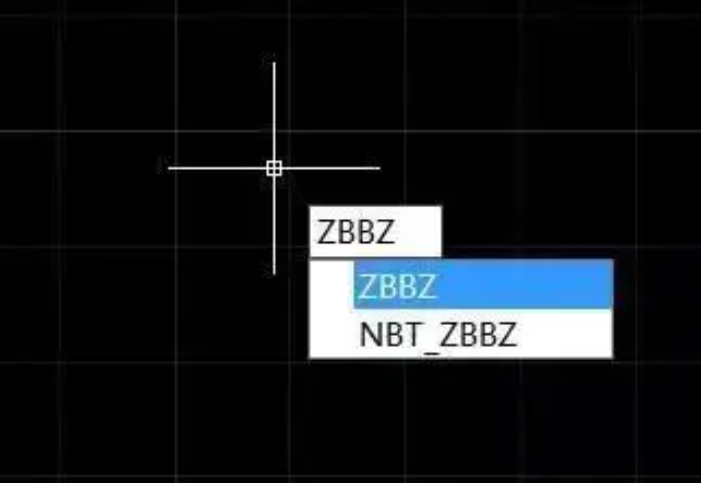

5. 对于坐标注释，只需键入命令zbbz。
6、坐标标签设置很简单，根据需要设置即可。一般来说，世界坐标系用于测量和绘图坐标转换。
7、点击确定后，即可标记坐标。
通过学习本教程，相信大家对CAD标注插件的安装和使用有了清晰的认识。无论您是初学者还是经验丰富的CAD 用户，您都可以按照本教程中的步骤轻松安装和配置注释插件。在实际使用中，标注插件将大大提高CAD图纸的标注效率和准确性，为您的工作带来便利。希望本教程能够为您的CAD学习之旅提供有益的帮助，让您更加得心应手地运用CAD！
